ミラースイッチイルミ化 AK12マーチ

AK12マーチ ミラースイッチイルミ化

今回はH20年式AK12マーチのミラースイッチのイルミ化してみました!



マーチはミラースイッチが点灯しなくて操作しづらいとのご依頼をいただきました。



他のキューブやシルフィー、エルグランドなどはスモール点灯で点灯するようです。



なのでただ単に付け替えれば点くんじゃないかなと…





元のスイッチを取り外してバラすと赤まるにLEDが付いてますが他には付いてないようですし、LEDの電気は来てませんでした。

たぶん電気が来てるとミラーの開閉ボタンだけは光ると思います。






中古品も探してみましたが手に入らなかったのでシルフィーの新品の部品にしました

純正品番は25570-3ST3Bです。



表側は見た目は同じです

裏はLEDが入ってるモノは緑になってるようです

中古を探す時は緑かどうかで判断出来そうです。






これがスイッチが刺さってたカプラーです

左上の青赤と橙青がイルミの線ですが



一見電気が来てるように見えますが来てません

線を辿ると…






ちょっと先にバラしてしまってますが

先ほどのイルミ線を辿ったところに1つ奥にあるカプラーの赤丸のところ配線されてません! 電気来るわけないですね(^^;



このカプラーの隣にあった4ピンのカプラーはヘッドライトのレベライザーのカプラーです

このカプラーにはイルミ電源が来ています

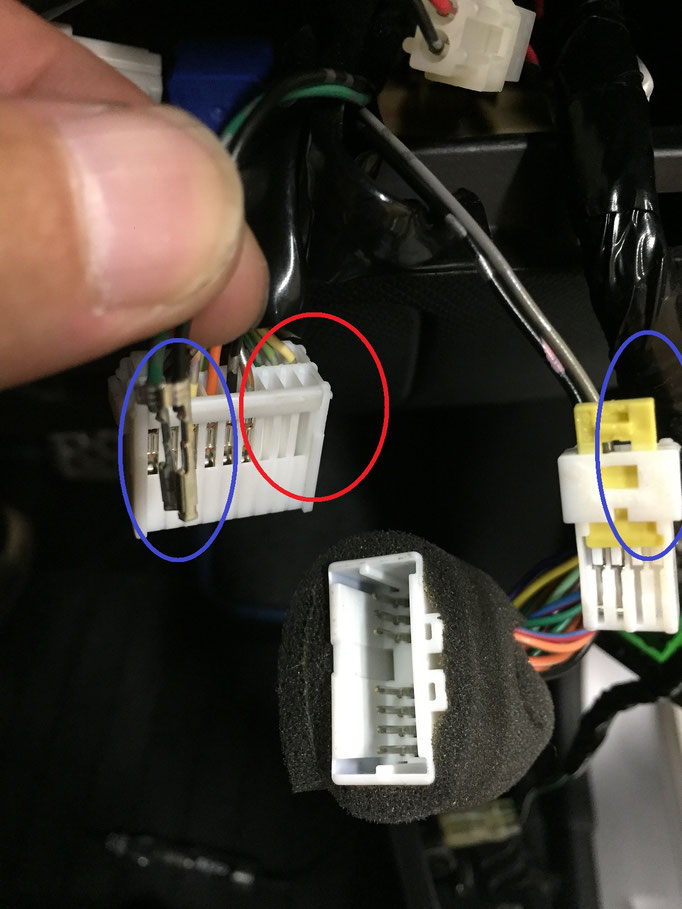

このマーチはオートレベライザーでこのカプラーを使用してなかったのできれいに端子ごと抜いて(右の青丸から)

抜いたのが左の青丸の端子

これを赤まるに差し込めばミラースイッチにイルミ電源が通電!






ライトを点灯させると無事ミラースイッチ点灯してくれました!





新車の時からのDOPナビで地図更新が終了してしまってるのでナビも入れ替え

それに合わせてETCとドラレコも!



リアバンパーも1本再塗装と再コーティングさせていただきました。
