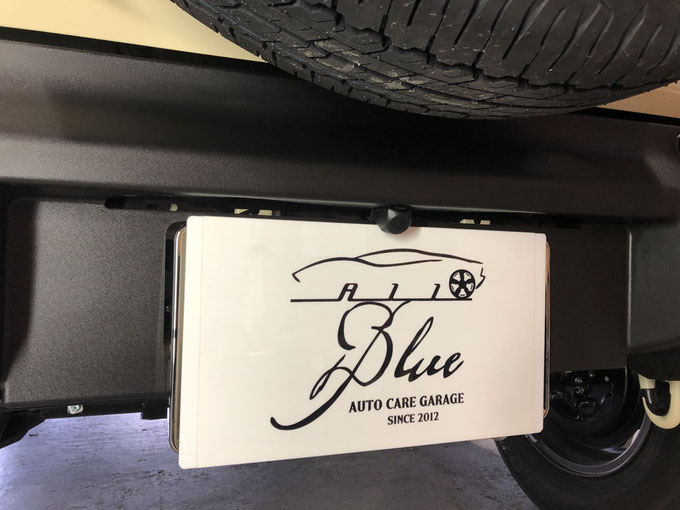

ジムニーシエラJB74W バックカメラ取り付け

R5年式ジムニーシエラ バックカメラ取り付け

R5年式ジムニーシエラJB74Wにバックカメラを取り付けていきます

今回使用するのは

バックカメラ カロッツェリアND-BC8Ⅱ

ジムニー専用バックビューカメラ取付けキット アルパインKTX-C64JI

今回はジムニーシエラなので封印を外さずバンパーを取り外していきます

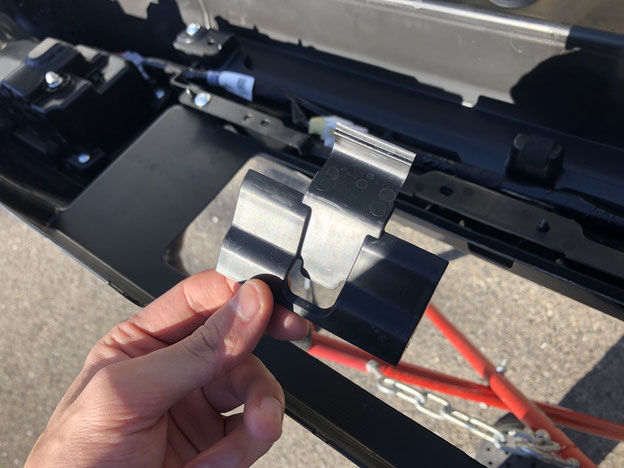

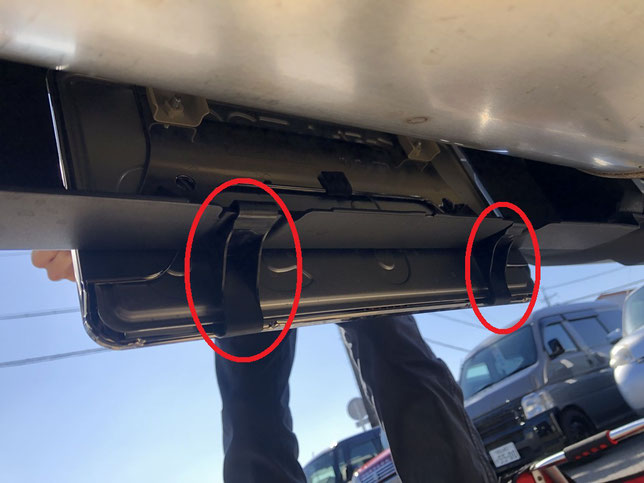

ナンバー裏に付いている赤丸の部品を外します

少し硬いですが外れます

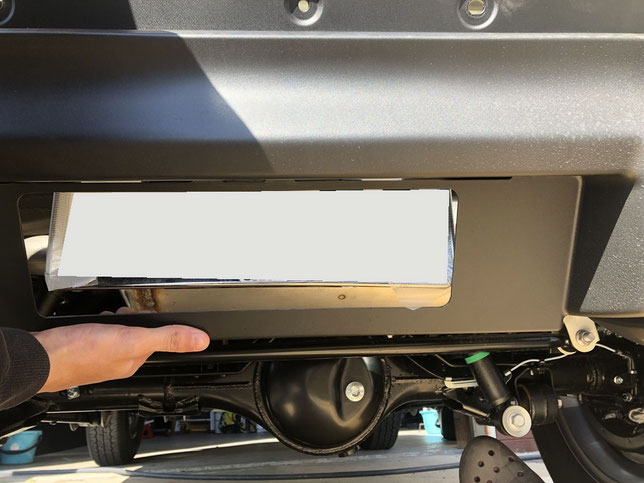

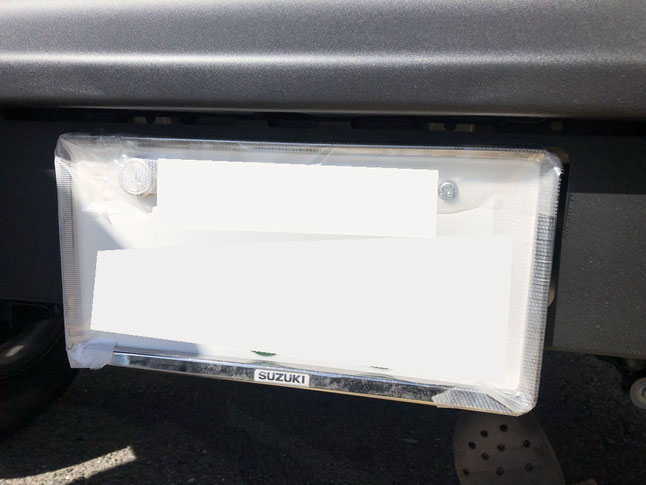

ナンバーに傷が入らないように養生してバンパーを下へ抜いて外します

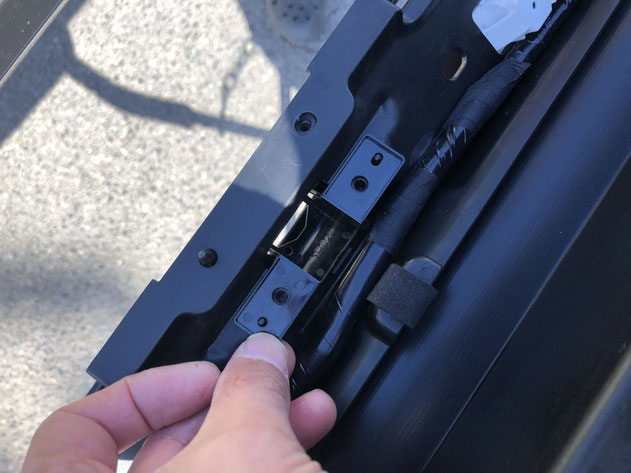

バンパーに付いているカメラのカバーを切り取ります

これは使いません

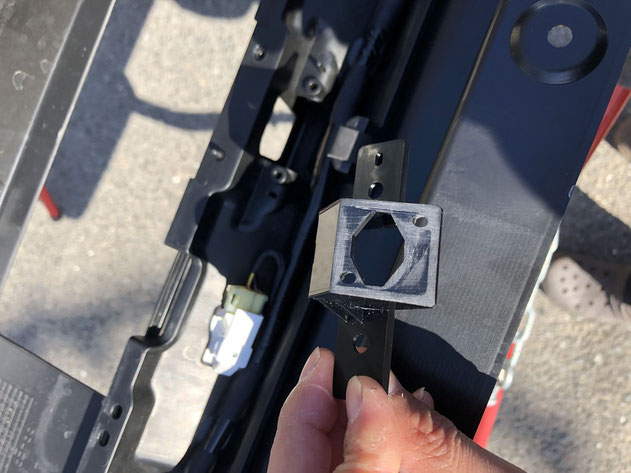

アルパインの台座には少し出っ張っている部分があるのでそれを削り落とします

平らになったら付属のビスで止めます

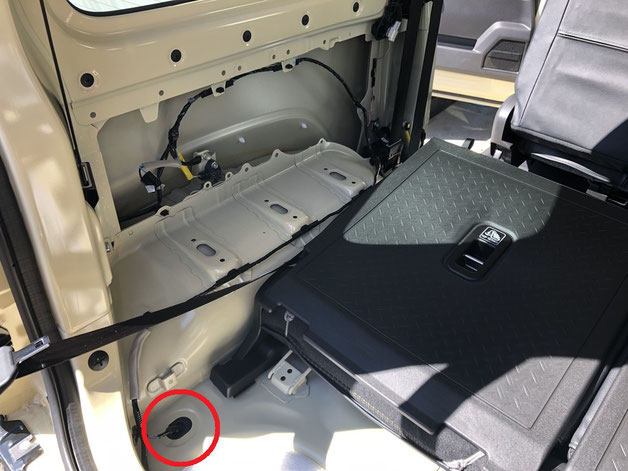

左のリアサイドトリムを外します

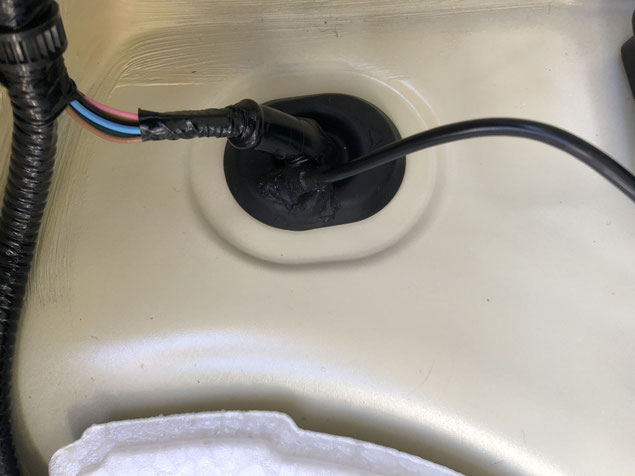

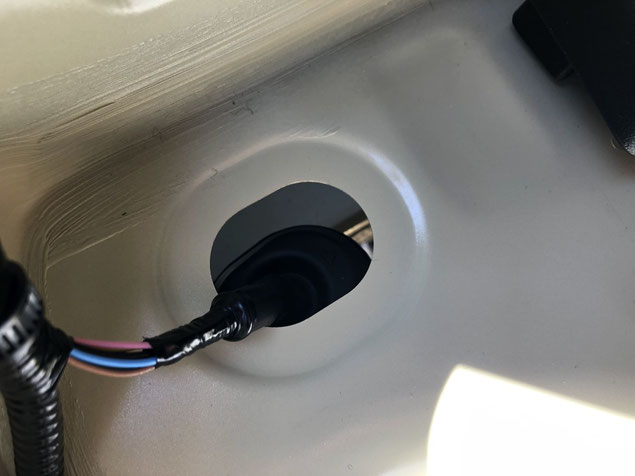

車の底にある車両グロメットに切り込みを入れて配線を通し付属のブチルテープで防水処理します

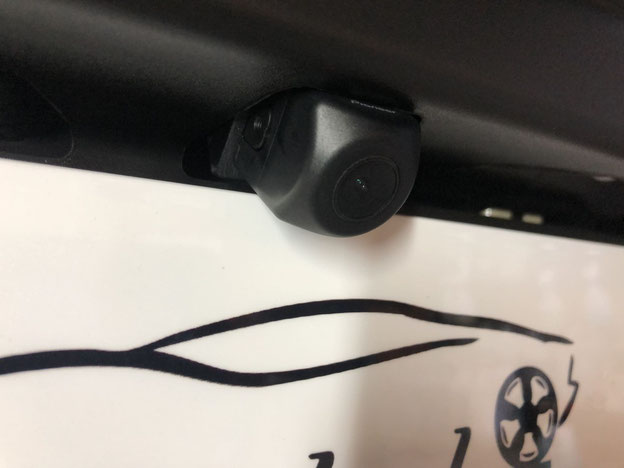

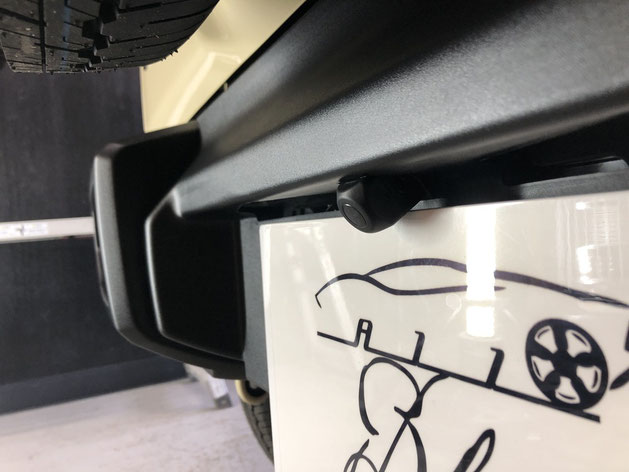

あとは配線を前に持っていきデッキに繋げば完了です

今回はお客さんの方でデッキは付けてくれていましたので配線処理して終了です
