W212 ドラレコ、TVキャンセラー、レーダー取付
![](https://image.jimcdn.com/app/cms/image/transf/dimension=10000x671:format=jpg:rotate=90/path/s5a59d87c14bda151/image/i66a3c27b528e111e/version/1561530124/image.jpg)
セルスターのミラー型レーダーAR-W63GM
ドライブレコーダーCSD-600FHR
画像はミラーに映るタイプです
あとは走行中にTVとナビの操作できるようにキャンセラーの取付
![](https://image.jimcdn.com/app/cms/image/transf/dimension=671x10000:format=jpg/path/s5a59d87c14bda151/image/i3c8893cace1e22de/version/1564556180/image.jpg)

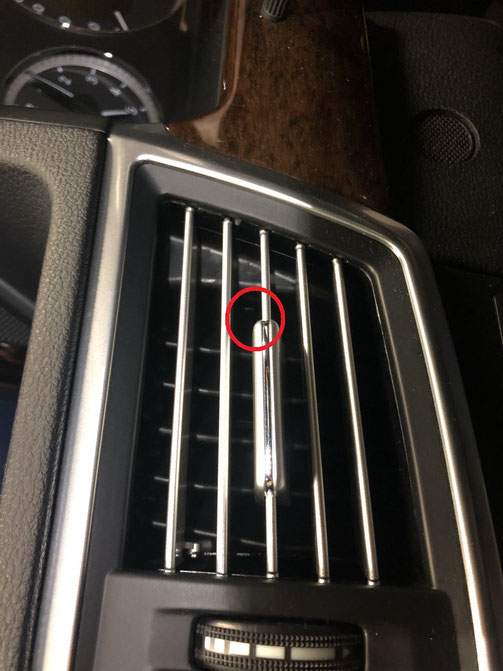

センターのエアコンダクトの赤円部分にあるツメを起こします
![](https://image.jimcdn.com/app/cms/image/transf/dimension=503x10000:format=jpg/path/s5a59d87c14bda151/image/ic9731913b6b7e03a/version/1561531881/image.jpg)
助手席のコンソールボックスを開けて赤円部分のフックを下げます
![](https://image.jimcdn.com/app/cms/image/transf/dimension=10000x509:format=jpg:rotate=270/path/s5a59d87c14bda151/image/i8764e00b54ebf4f9/version/1561531929/image.jpg)
ダクトを引っ張り出せます
裏に付いてる2個のカプラーを外して
![](https://image.jimcdn.com/app/cms/image/transf/dimension=542x10000:format=jpg/path/s5a59d87c14bda151/image/i1fa4f163c28fff97/version/1561532087/image.jpg)
赤円のビスを緩めます
このビスはかなり長めですが取り外す必要ありません
かなり緩めていくと下のデッキ部分が取り出せます(やってみると仕組みがわかりますw)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=582x10000:format=jpg/path/s5a59d87c14bda151/image/i3e77f0a632c6bed8/version/1561532375/image.jpg)
赤円のカプラーを外すとデッキが取り出せます
裏にキャンセラーをバイパスさせて配線の組換えで終わりです
配線の組換え画像撮り忘れてますね(~_~;)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=10000x596:format=jpg:rotate=270/path/s5a59d87c14bda151/image/i05eb8a0bf39313bc/version/1561532599/image.jpg)
ミラーに自分が撮影してるところが写り込んでわかりにくい画になってますが
ミラーに映ってるのがドラレコの画像ですね!
